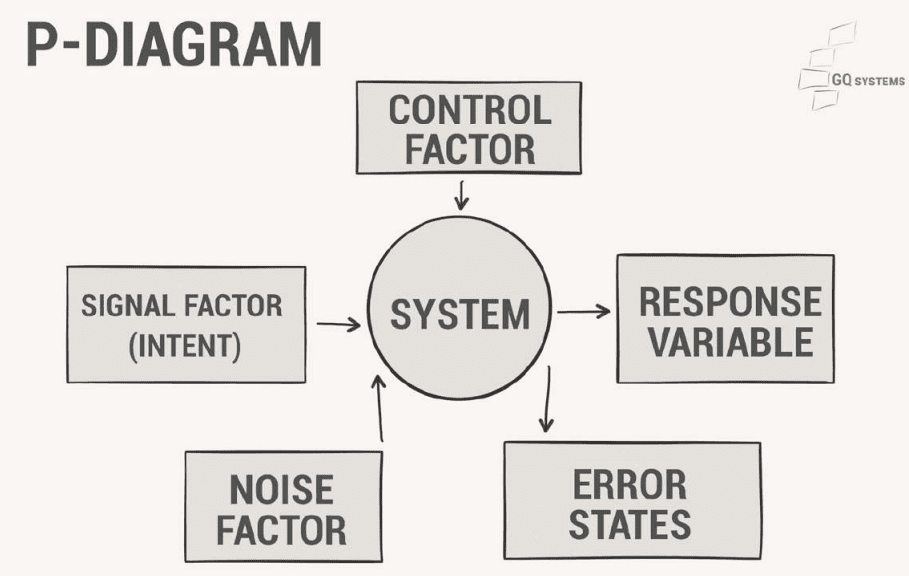

Qu'est-ce que le diagramme P ?
Le diagramme en P est un outil indispensable pour chaque projet de développement. Il permet une meilleure prise de décision, favorise la réflexion au niveau du système et jette les bases d’une analyse solide de la conception, en particulier lorsqu’il est utilisé avec des outils tels que l’AMDE. Le diagramme en P est un moyen de définir de manière compacte le champ d’application du développement. Il identifie tout d’abord le signal (entrée) et la réponse (sortie) associés au concept de conception.
Le diagramme P est un outil utile pour le brainstorming et la documentation :
- Facteurs de signal / passent par la conception du produit
- Variable de réponse ou fonction idéale / c’est une sortie du facteur de signal
- Facteurs de contrôle / conception, matériaux, processus
- Facteurs de bruit / ils ne sont pas sous contrôle, facteurs environnementaux, utilisation par le client, interfaces avec d’autres systèmes, dégradation au fil du temps, variation d’une pièce à l’autre, entre autres.
- États d’erreur / modes de défaillance
Téléchargez notre e-book
Téléchargez notre e-book gratuit pour découvrir comment GQ Interim peut transformer votre entreprise grâce à des solutions de leadership expertes !
Pourquoi est-ce important ?
Ce diagramme est basé sur le concept de la conversion de 100 % du signal d’entrée en 100 % de la fonction idéale. Tout système technique peut éventuellement atteindre sa fonction idéale, mais pour cela il est nécessaire de transformer efficacement toute l’énergie appliquée en créant l’énergie de sortie souhaitée. En réalité, nous ne connaissons aucun système de ce type. Chaque système est moins de 100% efficace dans sa transformation d’énergie. Cette perte contribue à créer des fonctions non voulues, ou des états d’erreur.
Quand l’utiliser ?
L’élaboration du diagramme P doit commencer en même temps que celle de l’AMDE. L’intégration du diagramme P dès le début du processus de conception permet de s’assurer que toutes les relations fonctionnelles, les sources de bruit potentielles et les risques de défaillance sont clairement compris avant que des décisions critiques ne soient prises. Il est particulièrement utile lors des phases de développement du concept, de planification de l’architecture du système et d’évaluation des risques, où la visualisation des interactions entre les variables peut guider des conceptions plus robustes et plus résilientes.
L’utilisation du diagramme P en tandem avec des outils tels que l’AMDE de conception et les méthodes de conception robuste améliore la capacité d’une équipe à prévoir les problèmes, à documenter les hypothèses et à concevoir de manière proactive pour la variabilité du monde réel.

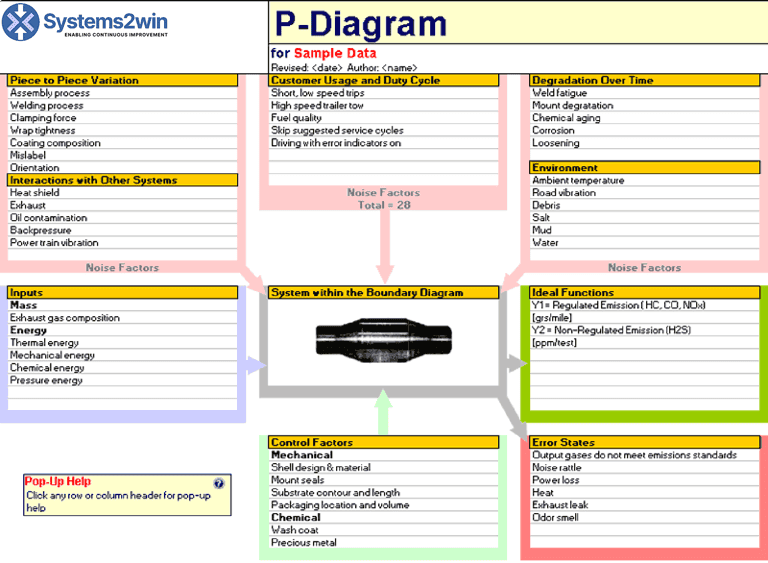

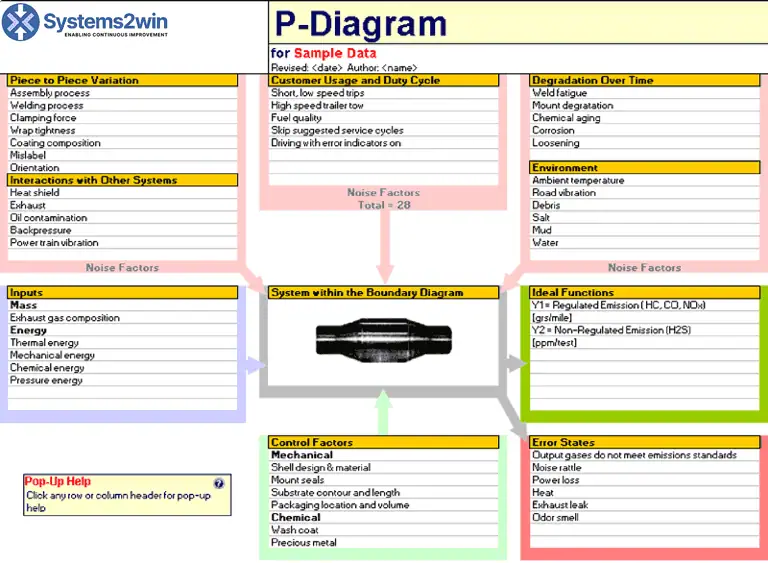

Un exemple de diagramme en P
Avantages de l'utilisation du diagramme P
Le diagramme P offre plusieurs avantages clés qui en font un outil précieux tout au long du cycle de développement du produit :
- Clarifier le comportement du système : En identifiant explicitement les signaux d’entrée, les sorties idéales et les facteurs de bruit externes, le diagramme P aide les équipes à mieux comprendre comment le système est censé fonctionner dans des conditions normales et extrêmes. Cela permet de réduire l’ambiguïté et de mettre en évidence les attentes en matière de performances dès le début du développement.
- Renforce la collaboration interfonctionnelle : La structure visuelle du diagramme en P permet aux équipes d’ingénierie, de conception, de qualité et de fabrication de communiquer et de s’aligner sur les caractéristiques clés du système. Il devient un point de référence commun pour la prise de décision dans tous les services.
- Soutien à la conception robuste : Combiné à des méthodes telles que l’AMDE et les techniques de conception robuste de Taguchi, le diagramme en P sert de base à l’identification des sources potentielles de variation et à la mise en œuvre de stratégies de conception qui minimisent leur impact.
- Facilite l’analyse des causes profondes: Dans les cas où des défaillances se produisent pendant les essais ou sur le terrain, le diagramme en P permet de tracer les voies entre les variables, ce qui facilite l’isolement des causes de la dégradation des performances ou des défaillances du système.
En offrant à la fois clarté et structure, le diagramme P joue un rôle essentiel dans la conception de systèmes fiables, efficaces et performants, en particulier dans les secteurs où la qualité et la cohérence ne sont pas négociables.
Conclusion
Le diagramme P joue un rôle essentiel dans le développement de systèmes fiables et performants en saisissant toute la complexité de la manière dont un produit fonctionne et réagit à son environnement. En identifiant systématiquement les signaux d’entrée, les réponses idéales, les paramètres de contrôle et les variables de bruit, les équipes d’ingénieurs peuvent mieux anticiper les modes de défaillance et concevoir des solutions plus résistantes. Lorsqu’il est intégré dès le début du processus de développement, le diagramme P permet non seulement de réduire les risques et d’améliorer la qualité, mais aussi d’aligner les équipes interfonctionnelles autour d’une compréhension commune de la manière dont le système est censé fonctionner.
